Solerm Autoconsommation

Présentation :

Le système Solerm Autoconsommation est une solution photovoltaïque destinée aux installations résidentielles, tertiaires ou industrielles. Son objectif principal est de réduire la dépendance au réseau électrique en produisant localement une énergie renouvelable proche des besoins.

Son architecture repose sur des micro-onduleurs installés derrière chaque panneau photovoltaïque, ce qui améliore la flexibilité, l’optimisation individuelle des panneaux et le rendement global.

Le système comprend notamment :

• Des panneaux photovoltaïques produisant l’électricité à partir du soleil
• Des micro-onduleurs convertissant le courant continu (DC) en courant alternatif (AC) avec optimisation individuelle
• Des câbles et connecteurs spécifiques pour le raccordement
• Un coffret de protection et un tableau de distribution électrique
• Une passerelle de communication permettant la collecte et le suivi des données
• Un centre de supervision accessible en ligne pour le suivi des performances

Ce système permet d’optimiser la consommation électrique, de réduire la dépendance au réseau, de vendre le surplus d’énergie produit et d’améliorer l’autoconsommation grâce au stockage sur batteries.

Solutions techniques abordées :

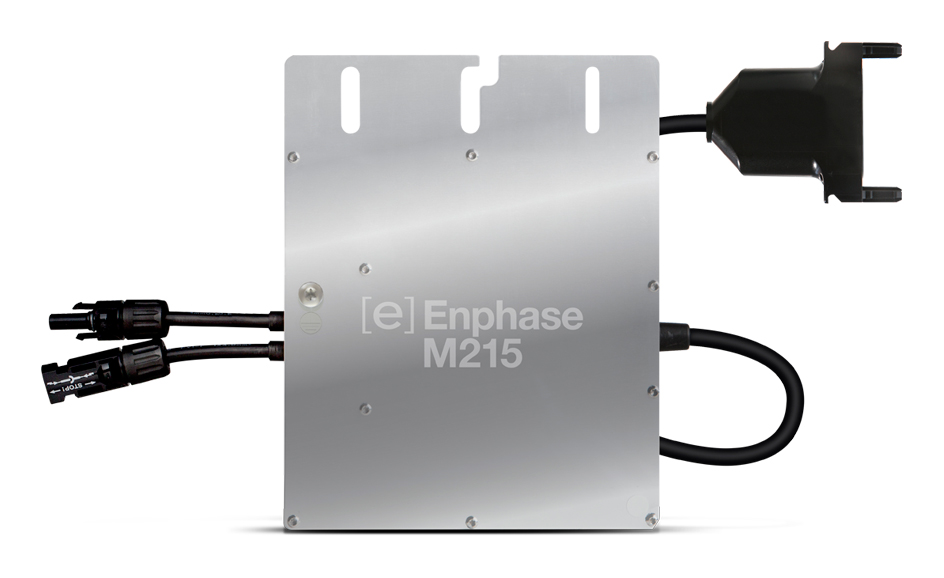

Courants continus et alternatifs (micro-onduleur d'injection réseau Enphase 230V 360W)

Production électrique photovoltaïque 750W (2x375W) ou 1500W (4x375W) en fonction de la version

Communication et supervision via le cloud (passerelle Enphase Envoy)

Sécurité des systemes photovoltaïques (Parafoudre…)

Activités pédagogiques :

Le système Solerm Autoconsommation est fourni avec les documents d'accompagnement intégrant 10 activités pédagogiques sous la forme Cpro avec les énoncés développés et les corrigés.

Activité 1 : Découverte du système « PV Autoconsommation ». L’élève suit un tutoriel qui le guide dans un scénario de découverte des composants du système photovoltaïque autoconsommation, de son fonctionnement et de ses évolutions sur un plan technologique et sur le plan environnemental.

Activité 2 : Implantation et raccordements des modules PV avec les micro-onduleurs et le coffret de protection UTE 15-712-1. L’élève prend conscience des frontières entre les différents types de courant (continu ou alternatif), de l’influence de l’orientation et inclinaison des modules et suit un guide de raccordement et faire les contrôles après installation.

Activité 3 : Implantation et câblage du tableau « UTE 15-100 » et de la batterie de stockage « UTE 15-712-3 ». L’élève devra implanter et câbler l’unité de stockage et de régulation puis réaliser le raccordement au tableau électrique de répartition et faire les contrôles après installation.

Activité 4 : Activité 4 : Implantation et câblage de la passerelle ENPHASE ENVOY et connexion au réseau. L’élève implante et raccorde la passerelle ENPHASE ENVOY et paramètre la connexion au réseau pour pouvoir concentrer les données sur la plateforme cloud Enphase Energy.

Activité 5 : Activité 5 : Choix technologiques et étude d’implantation d’un générateur PV. Analyse et contrôle du rendement suivant les choix de cellules PV et des conditions environnementales. L’élève choisit le type de silicium, choisis les éléments de la structure et détermine les conditions d’implantation du générateur PV en fonction des contraintes liées au site (environnement, ensoleillement, orientation, inclinaison, masque, vents, foudre, …), dans le respect du cahier des charge afin d’obtenir un rendement maximal.

Activité 6 : Mise en service et installation d’un générateur photovoltaïque. L’élève effectue les autocontrôles de l’installation PV en autoconsommation dans le respect des normes NF C 15 712-1 et NF c 15 712-3 et NF C 15 100.L’élève prend connaissance des démarches administratives nécessaires à la demande de raccordement, puis complète l’attestation de conformité et les conventions ENEDIS obligatoires

Activité 7 : Livraison d’une installation photovoltaïque en autoconsommation. L’élève effectue les autocontrôles de l’installation PV en autoconsommation dans le respect des normes NF C 15 712-1 et NF c 15 712-3 et NF C 15 100.L’élève effectue les contrôles dynamiques  de l’installation et de l’exploitation en ligne puis il effectue la présentation du système au client, puis complète la fiche d’intervention

Activité 8 : Maintenance d’une installation photovoltaïque en autoconsommation.  L’élève applique une procédure de maintenance préventive des installation PV en autoconsommation. L’élève applique une procédure de maintenance correctives sur une installation PV en autoconsommation. L’Outil de supervision WEB « Enphase » et l’analyse des données fournies sont prises en compte et utilisées comme outil de diagnostic. L’élève tient à jour et renseigne le(s) registre(s) de maintenance.

Activité 9 : Livraison d’une installation photovoltaïque en autoconsommation  Après raccordement d’un système PV en autoconsommation sur le réseau de distribution, l’élève procède à la mise en service et aux essais de fonctionnement du système et de sa supervision. La mise en place et l’exploitation des relevés de consommation sur les différents circuits du système met en évidence le phénomène d’autoconsommation. L’élève procède à la présentation au client puis le conseille celui-ci sur l’usage et les possibilités d’exploitations futures par le gestionnaire de réseaux

Activité 10 : Validation des scénarios de gestion d’énergie adaptés à une Microgrid locale (désengorgement du réseau).  L’intégration d’une installation PV en autoconsommation dans une « Smart Grid » permet la gestion efficace de l’énergie et l’optimisation de l’exploitation des lignes de distribution du réseau électrique. Plusieurs scénarios sont possibles selon l’option et l’abonnement choisis par le client. L’élève effectue les essais et les procédures de fonctionnement qui permettent de valider les différents scénarios (l’élève s’assure que le système permet de répondre aux différentes contraintes (et sollicitations) imposées par le gestionnaire du réseau. L’élève intègre le fonctionnement d’un système PV en autoconsommation en tant qu’élément d’une Smart-Grid, indispensable à la gestion efficace de l’énergie et à une exploitation intelligente des lignes de distribution.

Points forts :

Système didactique d’autoconsommation intégrant les dernières solutions technologiques éprouvées dans le résidentiel, le tertiaire et l’industrie

Activités pédagogiques fournies sous la forme de scénarios Cpro Bac Pro MELEC avec corrigés

Système livré monté et prêt à l’emploi, facilement déplaçable et simple d’utilisation, s’adapte à toutes les situations et tous les utilisateurs.

Hybride ! Il peut être utilisé en  « autoconsommation » comme en « revente totale au fournisseur d’électricité »

Intelligent ! Avec sa passerelle de mesure et de communication, l’installation reste sous surveillance 24h / 24h avec enregistrement des données dans le cloud permettant de visualiser, analyser la production et le rendement de l’installation en fonction de l’ensoleillement.

Evolutif ! Le système est prévu pour recevoir des panneaux photovoltaïques supplémentaires et des batteries de stockage centralisées Enphase.

Références :

AX10 : Solerm Autoconsommation 750Wc (Micro-onduleurs Enphase)

AX11 : Option: Deux modules PV (2x375Wc) et châssis support à roulettes pour extension AX10

AX22 : Option: Stockage sur batteries centralisées Enphase pour micro-onduleurs 3500Wh pour AX10

AX30 : Charpente didactique pour installation PV en intégration, avec équipements de sécurité pour travail en hauteur

Autres puissances: nous consulter
