Banc Hydrao

Présentation :

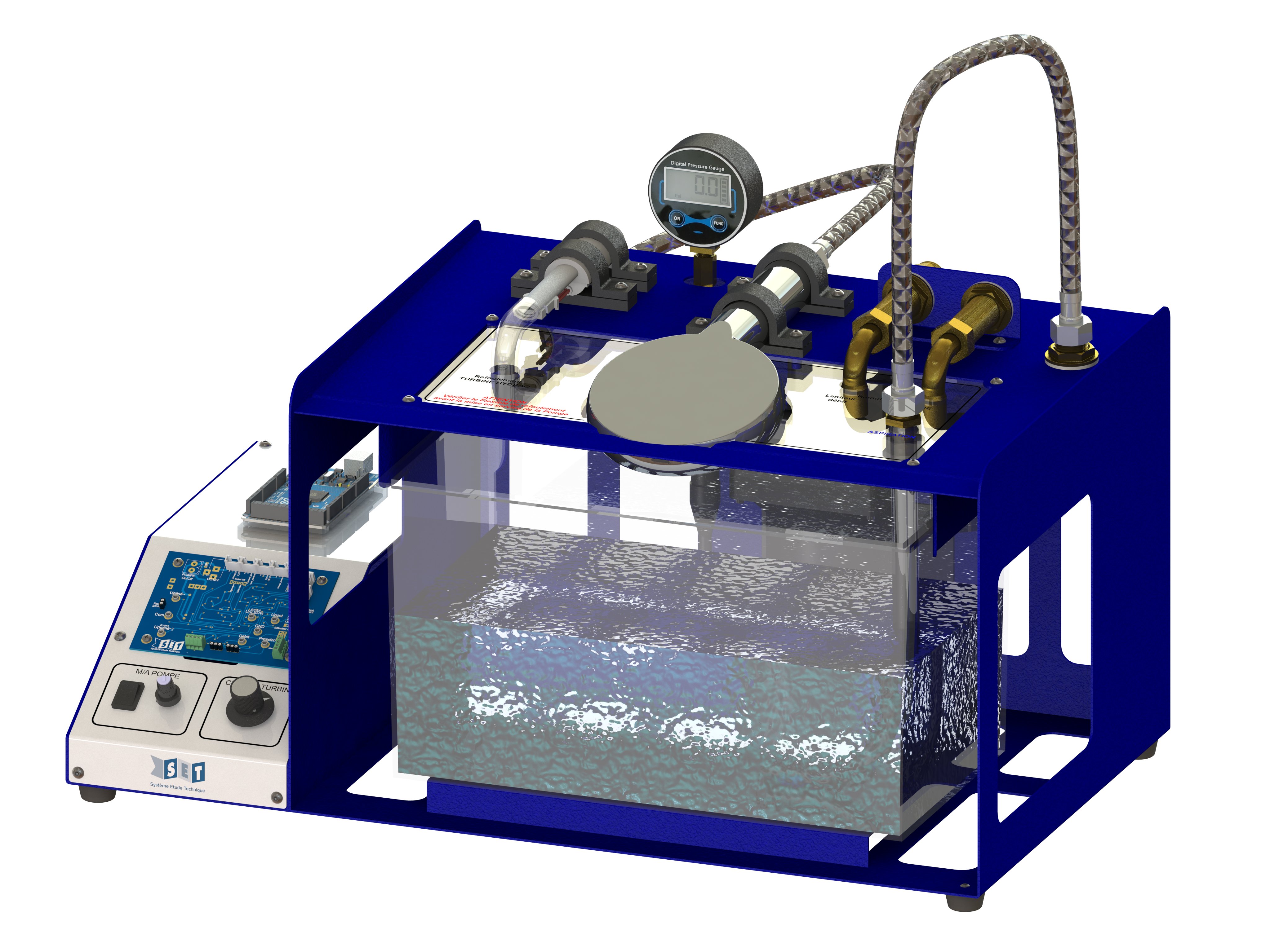

Le HydraoExp2 est un banc d’expérimentation pédagogique connecté permettant d’étudier la gestion de l’eau et l’efficacité énergétique à travers un circuit hydraulique instrumenté.

Il associe mesures réelles, modélisation et application mobile pour sensibiliser aux usages responsables de l’eau.

Solutions techniques abordées :

• Gestion et mesure des flux hydrauliques : étude du débit, de la pression et de la consommation d’eau via capteurs et débitmètre.
• Conversion d’énergie : transformation de l’énergie hydraulique en énergie électrique grâce à une turbine.
• Acquisition et traitement de données : utilisation d’une carte microcontrôleur (Arduino/Python) pour collecter et analyser les mesures.
• Communication sans fil : transfert des données vers une application mobile via Bluetooth Low Energy.
• Indication visuelle intelligente : pommeau de douche lumineux indiquant la consommation d’eau en temps réel.
• Modélisation multiphysique : simulation des comportements hydrauliques et énergétiques sous Matlab/Simulink/Simscape.

Activités Pédagogiques :

• Prise en main du système : identification des composants, relevé des grandeurs physiques (débit, pression, énergie).
• Analyse fonctionnelle et modélisation : réalisation de diagrammes SysML, modélisation du circuit hydraulique et validation expérimentale.
• Étude énergétique : calcul et comparaison des puissances hydrauliques, mécaniques et électriques.
• Programmation et acquisition de données : exploitation des capteurs via Arduino ou Python.
• Communication et IoT : mise en œuvre de la liaison Bluetooth entre le banc et l’application mobile.
• Projet écoresponsable : réflexion sur la réduction de la consommation d’eau et le développement durable.

Points forts :

Approche complète et interdisciplinaire : combine hydraulique, énergie, électronique et numérique.
Support pédagogique clé en main : documentation, modèles de simulation et programmes prêts à l’emploi.
Mesures réelles et connectées : acquisition de données via capteurs et suivi sur application mobile.
Sensibilisation au développement durable : apprentissage concret autour de la gestion raisonnée de l’eau.
Compatibilité pédagogique large : utilisable du lycée (STI2D, SNT, SI) jusqu’à l’enseignement supérieur.
Outil motivant et interactif : visualisation en temps réel (éclairage du pommeau, données Bluetooth)

Référence :

SHYDRAOEXP2 : Banc d'expérimentation Hydrao version lycée
