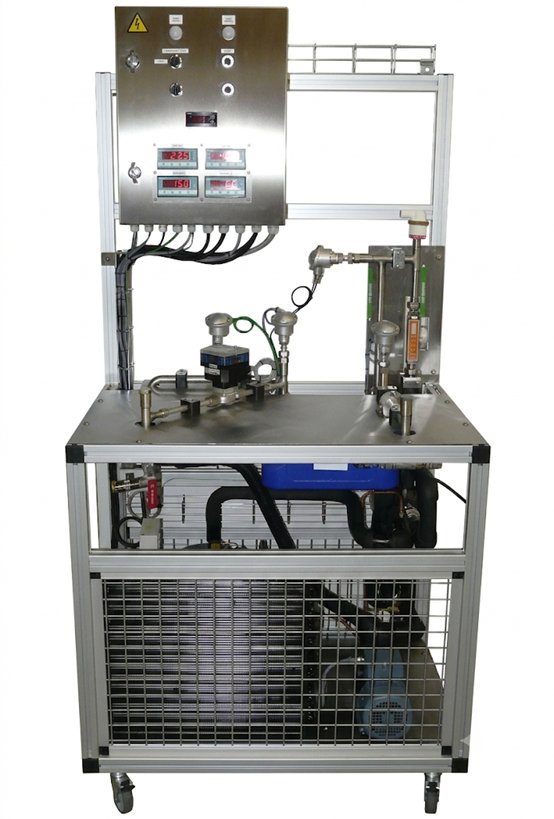

Refrigeración alimentaria (Control de Caudal Temperatura)

Sistema de estudio (Refrigeración alimentaria) de control de temperatura, caudal e instrumentación

Doc. commercial Fr

Temas técnicos abordados:

Medidas de caudal (Vórtice, Másico térmico)

Medidas de temperatura (sondas “duplex” PT100, PT1000, Thermopar J, Thermopar K, Transmisores…)

Válvulas (De control con posicionador electroneumático integrado y regreso en posición)

Bombas (Volumétrica de paletas piloteada con variador de velocidad)

Convertidor (Tensión/Corriente, Corriente/Corriente)

Componentes de procesos (Intercambiadores de placas, Purgador automático de aire)

Frío industrial (Grupo de condensación autónomo, Descompresor, Filtro deshidratador, Presostatos AP/BP…)

Comunicación & Bus de campo (Ethernet, Hart)

Control de procesos (Regulador industrial, Autómata, DCS)

Actividades pedagógicas:

Estudio de los diferentes principios de medidas (Leyes físicas, sondas “duplex”, sensores, transmisores..)

Calibración de los diferentes sensores (Caudal, Temperatura)

Identificación del sistema en BA, en BC

Estudio de la válvula de control (Sentido de acción, Cv, Características…)

Control de caudal y temperatura en BC (estudio de las acciones PID)

Control mixta / de tendencia, cascada, autoselectiva…

Balances térmicos, Cálculo de potencia del intercambiador

Estudio del circuito frigorífico

Programación de diferentes herramientas de control proceso (Regulador, Autómata, DCS)

Ventajas:

Tres tipos de mandos utilizables

Producto ideal para el estudio de la instrumentación industrial y el control de temperatura, caudal y cascada

Estudio y circuito frigorífico para producción de agua helada

Sistema basado en una aplicación real (Producción de agua helada de una línea de fabricación de sodas)

Referencias:

RT10: Refrigeración alimentaria (Control de Caudal Temperatura)

RL10: Caja de Alimentación y Seguridad de los sistemas (Utilizable con uno o varios sistemas Regulflex)

RT11: Opción Mediciones de temperaturas (PT1000, TP J, TP K)

RT12: Opción Válvula de control de caudal

RM10: Opción Órgano Deprimógeno (Diafragma)

RM11: Opción Sensor de presión diferencial (4-20mA / Hart)
