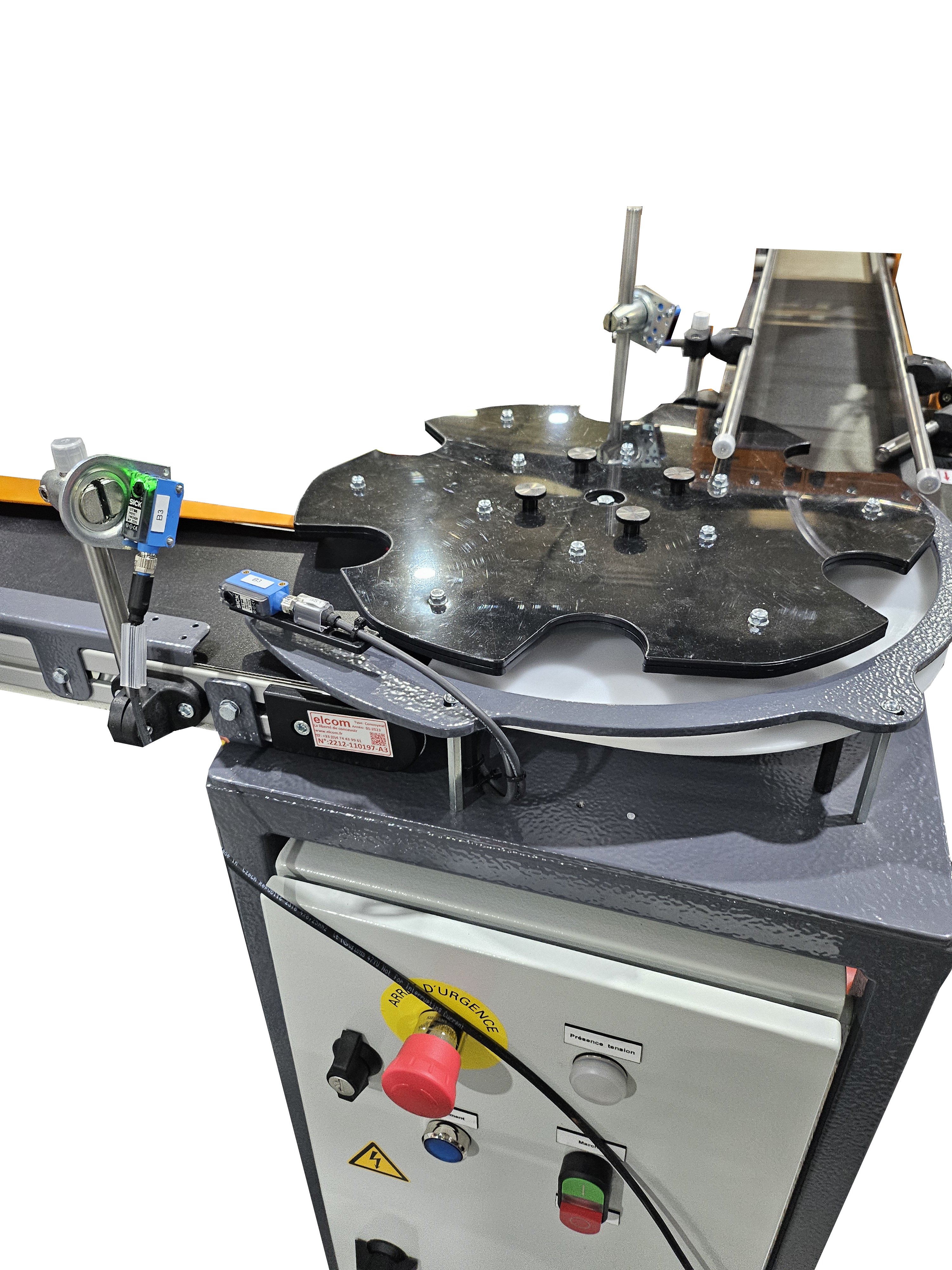

Table de distribution Ermasmart

Description du système :

La Table de distribution Ermasmart est un système autonome permettant de stocker des pots en tête de ligne, en vue de les distribuer en cadence au poste de dosage Dosaxe.

Il intègre un système avec étoile tournante et un convoyeur à bande très souvent utilisé dans les opérations industrielles de conditionnement

Les principales fonctions de la Table de distribution sont :

• Stocker les pots en tête de ligne sur un convoyeur
• Convoyer les objets confectionnés (différents formats de pots) sur une trajectoire à 90°
• Réaliser des activités de maintenances sur des pièces mécaniques.
• Accepter un changement de format de pots.

Généralités:

La Table de distribution Ermasmart est principalement constituée de :

• Un châssis en structure mécano-soudé avec peinture époxy sur 4 pieds réglable en hauteur afin de s’adapter aux différentes hauteurs de convoyeurs.
• Un convoyeur à bandes
• Une étoile de couleur différente pour chaque format de pots.
• Une armoire électrique fixée au châssis.
• Un moteur pas à pas 24/48V piloté par son contrôleur.
• 4 vis moletées pour un changement de format rapide.
• Un limiteur de couple créé avec des rondelles ressorts afin de garantir une sécurité lors d’un coincement.
• Un capteur à l’entrée pour permettre de détecter la présence d’un pot.
• De pièces mécaniques (palier applique, accouplement élastique) qui permettront de créer des activités de maintenance.

Activités pédagogiques:

Electrotechnique

• Découverte et prise en main du système
• Contrôle des grandeurs électriques du système
• Mise en service et validation du fonctionnement du système
• Réglage et paramétrage des composants de l’installation

Pilotage de production

• Changement de format de production

Maintenance industrielle

• Maintenance préventive
• Maintenance améliorative

Mécanique

• Assemblage du système en kit, montages et démontages
• Etude d’une nouvelle étoile

Référence:

CE43 : Table de distribution Ermasmart
