Lampadaire Solerm

Lampadaire d'éclairage public à LEDs, 100% autonome et programmable

Doc. commercial Fr

Présentation du système

Le Lampadaire Solerm est un système d’éclairage public 100% autonome et programmable.

Il est composé d'un module photovoltaïque orinetable et inclinable, d'une batterie et d'un régulateur de charge MPPT lui permettant d'éclairer des sites isolés, situés en dehors du réseau électrique, en milieu urbain ou rural.

Le Lampadaire Solerm est réalisé sur la base d'un produit industriel conçu et fabriqué en France par la société Lumi'In spécialisée dans l'éclairage solaire

Solutions techniques abordées

Un mât d'une hauteur de 2 mètres en acier galvanisé avec trappe d’accès en pied de mât, fixé sur base acier 800 x 800 mm sur roulettes à frein

Une tête LED 20W (2400 lm – Durée de vie 70000h) avec hauteur de feu 1,8 m

Un panneau photovoltaïquee incliné et orientable 85 Wc

Une batterie AGM supportant les décharges profondes 12V 55Ah (C20)

Un régulateur de charge MPPT étanche, intelligent, programmable et communicant en Bluetooth :

  • Fonction « régulation intelligente ou smartpower » : l’éclairage s’adapte en fonction de l’énergie restante dans les batteries
  • Programmation sur mesure : réglages de la puissance lumineuse (de 0 à 100 %) par plages horaires
  • Datalogging sur 10 ans

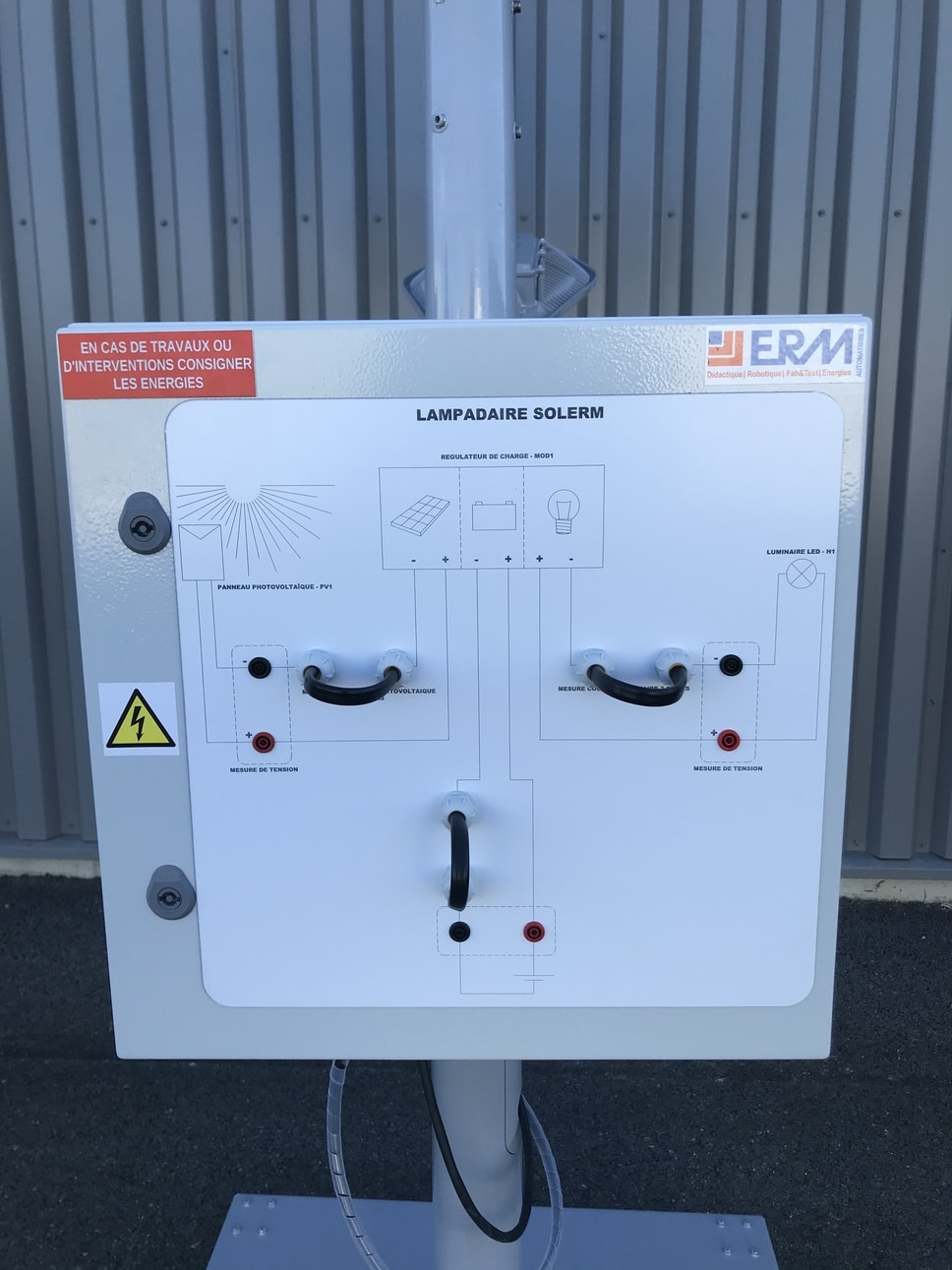

Un coffret électrique didactique avec synoptique sérigraphié en face avant et points de mesure (tension sur fiches double-puits) et courant sur des boucles)

Exploitations pédagogiques

Analyse fonctionnelle et structurelle d’un éclairage public autonome (production, stockage, régulation, éclairage)

Câblage et raccordement du système

Mise en service, réglages du régulateur et livraison au client

Mesures (éclairement, tensions, intensités) et suivi de fonctionnement

Dépannage et remise en service

Les activités pédagogiques sont fournies sous la forme de scénarios Cpro pour les Bac Pro MELEC / Bac Pro SN avec corrigés

Points forts

Véritable produit industriel didactisé (fabricant Lumi’In France)

Fonctions intelligentes de programmation, adaptation lumineuse et communication Bluetooth

Référence

LU10 : Lampadaire Solerm
