Powertronics Redresseur

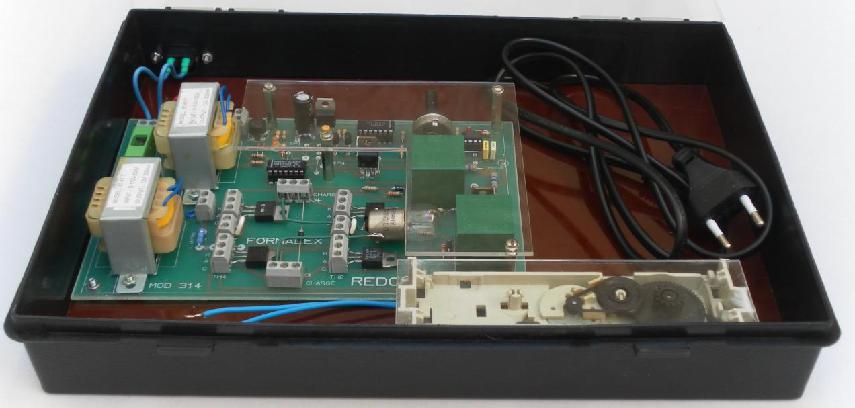

Maquette d’étude des redresseurs monophasés commandés
Gammes associées :
Solutions techniques abordées:
Redresseur monophasé commandé
Activités pédagogiques:
Etude des différents montages de redressement: Pont mixte (2 Diodes et 2 Thyristors), Pont Commandé (4 Thyristors)
Etude de la commande d’un redresseur
Points forts:
Charges résistives (Lampe 24V), inductives et Moteur CC
Mesures de tensions et courants possibles sur tous les composants de puissance: Thyristors, charges
Points de test disponibles:
Détection de passage à zéro, Rampe synchrone, Commande angle d’amorçage, Train d’impulsions
Angle d’amorçage variable par potentiomètre
Isolation galvanique avec transformateurs d’impulsions
Commande des thyristors réalisée par train d'impulsions (Fréquence des impulsions 2 kHz)
Références :
AZ12: Powertronics Redresseur
