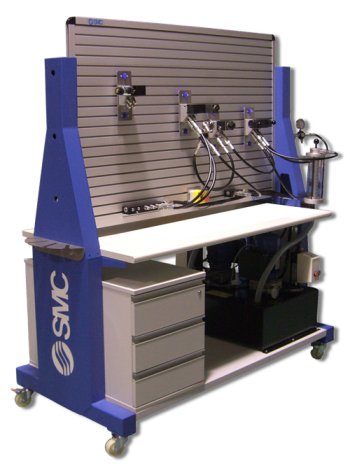

Banc d'essais hydrauliques double face

Présentation :

Banc économique pour l'initiation à l'hydraulique proportionnelle

Groupe hydraulique avec deux pompes à engrenages en tandem

Kit de composants hydrauliques, commande manuelle (Face A)

Kit de composants électro-hydrauliques (Face A)

Kit de composants hydraulique proportionnelle (Face B)

Solutions techniques :

Le groupe hydraulique est fixé à la structure métallique, avec absorbeurs de chocs pour réduire le bruit.

Le moteur hydraulique (débit 9 L/min) alimente 2 pompes à engrenages internes de 4,5 L/min chacune, montée en tandem, non immergées

Faible niveau de bruit

2 soupapes de surpression, niveau d'huile, filtre d'admission d'air, filtre de retour d'huile, 2 manomètres

Pression max. 60 bar

Réservoir d'huile 30 litres

Moteur électrique monophasé 230V 50Hz 1,2kW

Boîtier de commande On-Off avec deux boutons-poussoir et protection contre les surcharges.

Activités pédagogiques :

Découverte des faces hydrauliques

Initiation à l'hydraulique proportionnelle

Evaluation des performances des différents kits de composants

Références :

26146 : Banc d’Essai Hydraulique double face (Hors compositions pour face A et B)

25967 : Composition Hydraulique Niveau I (Pour Face A)

25996 : Composition Electro-Hydraulique Niveau I (Pour Face A)

39651 : Composition Hydraulique proportionnelle Niveau I (Pour Face B)
